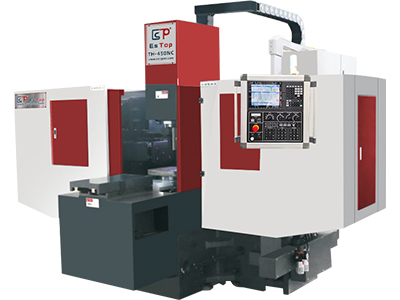

Specifications of CNC TWIN HEAD MILLING MACHINE TH-430NC

Items

Name

Specification

CNC TWIN HEAD MILLING MACHINE YG-430NC

TH-430NC

Cutting capacity

Control axis number

4

Cutting capacity mm

2*2.0

Cutting width  mm

15-430

Worktable

Dimensions  mm

330*330

Max loading weight

400

Spindle

Spindle speed(Infinitely variable speeds)

50-500

Spindle power  KW

2*7.5

Spindle taper

NT50

Cutting diameter  mm

200

X axis

X/Y/Z axis motor power

1.8/1.8/1.8

Y axis

X/Y/Z Max feed speed m/min:

8000/8000/8000

Z axis

X/Y/Z Max cutting speed

6000/6000/6000

Precision

Squareness mm/300mm

0.02

Precision for dimension mm/300mm

0.02

Tank capacity

Hydraulic oil tank  L

60

Lubrication oil tank  L

3

Power

Power

AC380V/220 30KVA

Net weight

Machine net weight KG

6000

分類Sort

名稱

Name

數量Quantity

產地

Origin

備註

Remark

機 械 類  Machinery

工作臺滾珠絲杆

Worktable ball screw

3

臺灣HIWIN

Taiwan HIWIN

傳動平穩，精度高，耐磨

steady transmission, High accuracy, wear-proof

導軌

guide rail

3

高頻淬火硬軌

High frequency hardened rail of Quenching

承重性好，重切削

Good bearing, Heavy cutting

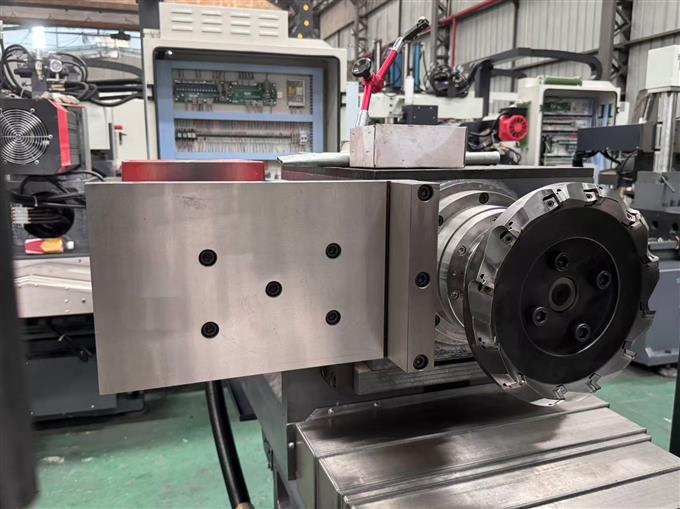

主軸頭（臥式）

Main Spindle (Horizontal)

2

臺灣普森

Taiwan POSA

低噪音，強力，臺灣著名品牌

Low noise, high strength, Taiwan famous brand

工作臺伸縮不銹鋼板護罩

Flexible stainless steel plate shield of worktable

2

國產

Domestic

強度高，耐用性強，防塵，保護導軌及絲杠

High strength, Strong durability, dust-proof, Protect the guide rail and ball screw.

機體鑄件

Base casting

1

HT150

穩定性好，耐磨性好

 Good stability, excellent wear-ability

自動注油機

Automatic lubricating machine

3

國產

Domestic

電子自動潤滑，定量供油給各機械部位

Electronic-self-lubrication, Quantitative oil supply to the each part

分油油排

Oil line

3

國產

Domestic

 耐蝕銅管 Copper tube

軸承

Bearing

德國FAG

Germany FAG

世界著名品牌，高精度，高品質

World famous brand, High accuracy, High quality

電  器 類 Electrical appliances

數控系統

CNC system

1

日本 三菱

Japan Mitsubishi

世界高端品牌, 高精度

Japan brand of CNC

伺服電機

Servo motor

3

日本 三菱

Japan Mitsubishi

Japan brand of CNC

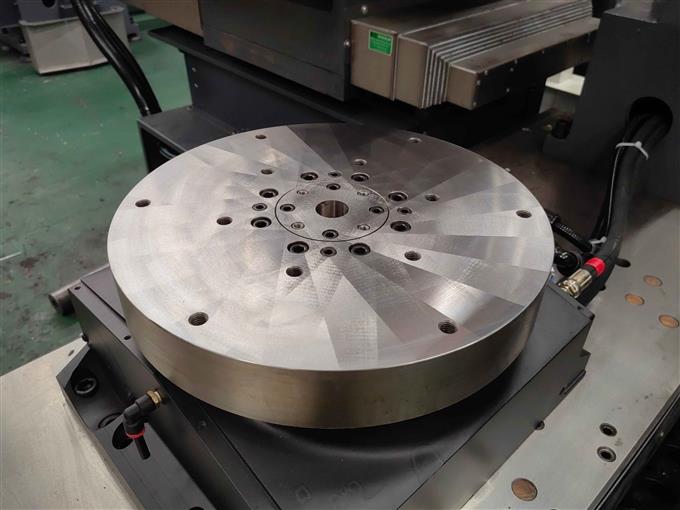

高精密轉檯

High precision rotary table

1

 臺灣综欣

Taiwan Central Star

臺灣著名品牌，高精度

Taiwan famous brand, High accuracy

伺服主軸電機

Spindle motor

2

超同步

 CTB

無極變速，滿足不同加工速度要求

Multitronic, Meet the requirements of different processing speed

交流接觸器

AC contactor

臺灣东元

Taiwan TECO

著名品牌，性能穩定，使用壽命長

Famous brand, steady property

中間繼電器

Relay

日本歐姆龍

Japan OMRON
